低功耗:0.6μA 典型值(Ta=25℃)。
工作电压:2.5V~5.5V;计时电压:1.5V~5.5V。
工作温度:-40℃~105℃。
标准IIC总线接口方式,最高速度400kHz。
年、月、日、时、分、秒的BCD码输入/输出,并可通过独立地址访问各时间寄存器。
闰年自动调整功能(2000年~2099年)。
内置星期/日期、时、分共3字节的报警数据寄存器。
周期性频率中断输出:32768Hz、1024Hz和1Hz共三种方波。
自动重载的16位的倒计时定时器,可选的5种时钟源(4096Hz、1024Hz、1秒、1 分钟、1小时),最小定时为 244us,最长定时为2730.625天(七年半),通过计算可获得精确的毫秒级定时值。
时间更新中断具有分钟中断与秒中断两种功能。
时间报警中断、倒计时中断、时间更新中断各有一个中断标志位。
内置通信校验功能,进一步提高通信的可靠性。
内置1/1024秒寄存器,读取时间能够精确到1/1024秒。
内置IIC总线0.5秒自动复位功能(从start命令开始计时),该功能可以避免IIC总线挂死问题。
内置写保护功能,避免对数据的误写操作,可更好地保护数据。
内置上电指示位RTCF,当包括电池在内的所有电源第一次上电时该位置1。
内置停振检测位OSF,当内部振荡器停止振荡时该位置1。
内置晶振和谐振电容,芯片内部通过高精度补偿方法,实现在宽温范围内高精度的计时功能:常温精度<±5ppm(出厂精度)。
内置70字节通用SRAM 寄存器可用于存储用户的一般数据。
内置8字节的ID码,芯片出厂之前设定的、全球唯一的身份识别码。
芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰。
CMOS 工艺
芯片管脚抗静电(ESD)>4KV

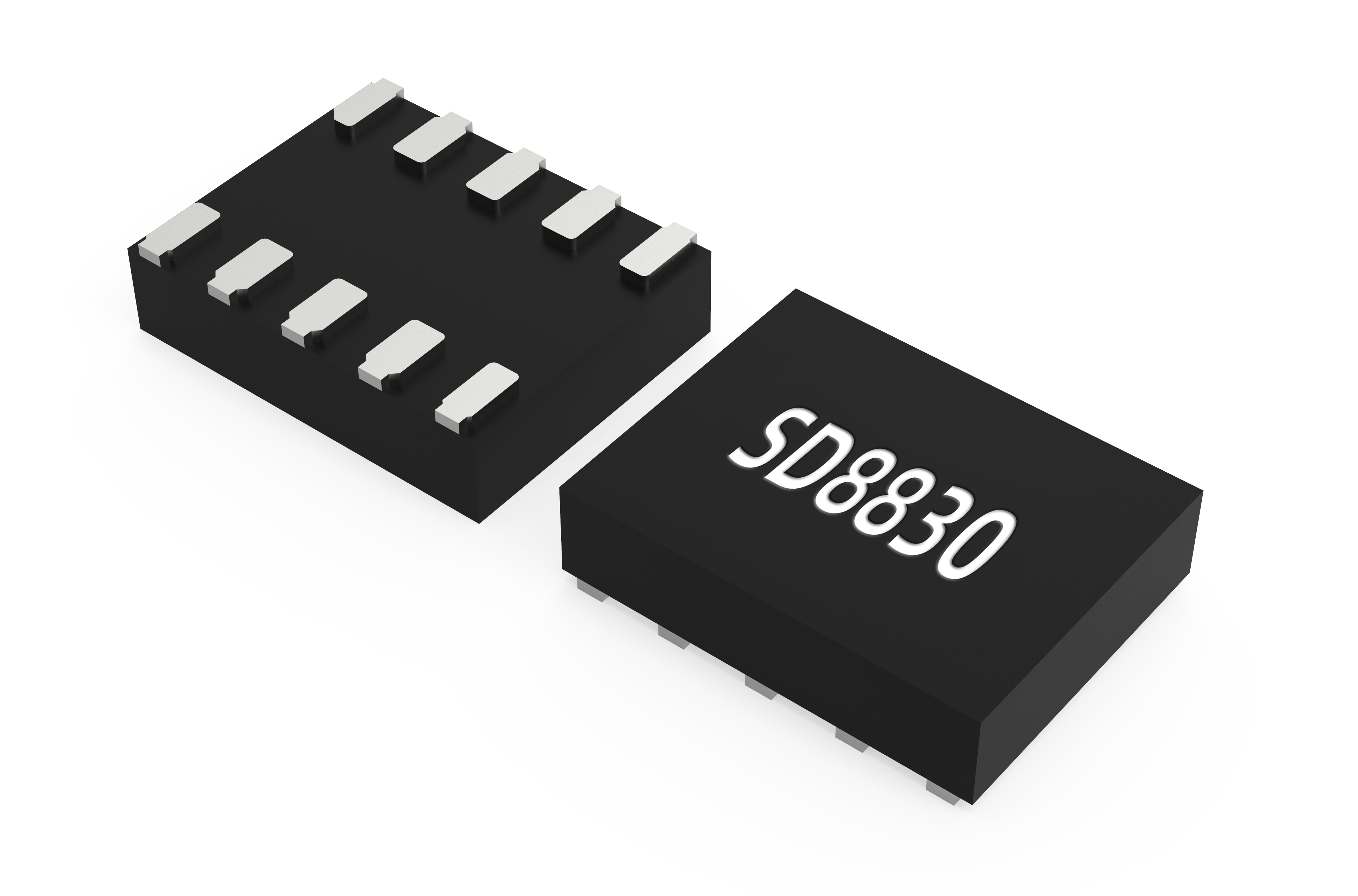

封装形式:3225(3.2mmx2.5mmx0.75mm)。

引脚 |
名称 |
功能 |
特征 |
1,5,9 |
NC |
没有与芯片内部连接 |
|
2 |
SCL |
串行时钟输入脚,由于在SCL上升/下降沿处理信号,要特别注意SCL信号的上升/下降升降时间,应严格遵守说明书。为了减少SCL上升沿时间,MCU与SCL连接的端口可设为CMOS输出,不要设置为开漏输出。 |
CMOS输入 |
3 |
SDA |
串行数据输入/输出脚,此管脚通常用一电阻上拉至VDD,并与其它漏极开路或集电器开路输出的器件通过线与方式连接。 |
开漏输出/CMOS输入 |
4 |
FREQ |
频率输出脚 |
CMOS输出 |
6 |
INT |
报警中断输出脚 |
开漏输出 |
7 |
GND |
电源地(GND) |
|
8 |
VDD |
正电源脚 |
1.5V~5.5V |
9 |
VBAT |
备用电池输入脚,内置稳压及充电电流可选的充电电路。 |
1.5V~5.5V,不用时应将其接VDD |

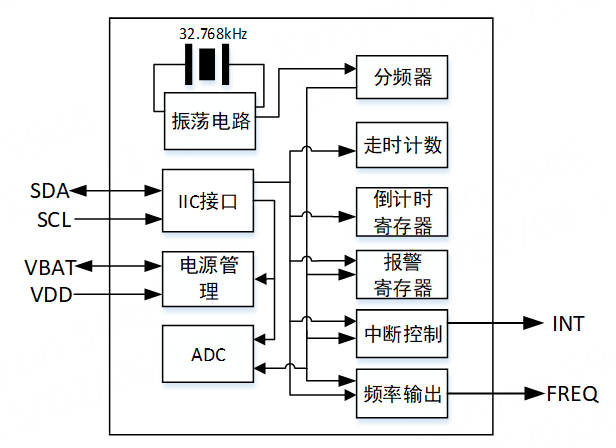

原理框图:
